潛油泵用機械密封介紹及應用

    潛油泵用機械密封介紹及應用：

    潛油泵是近幾年來出現的新型采油設備。它適用于大排量(8000m3/d)、特深井(3000m)和海上油田的斜井等場合。

    潛油泵用機械密封是從油井套管中潛入上千米的油層，以密封油、水、氣三相混合物。由于下井、提井一次的費用髙達上萬元，并影響采油，因此要求有可靠的壽命和密封功能：泄漏量不大于0.11mL/h，壽命 1.5 年以上。

    其運行狀況大致為：被密封介質含硫化氫和其他腐蝕性組分以及含泥沙粒子的油、水、 氣；壓力0.7-1.20MPa(絕壓)；溫度50~120℃：；轉速2950r/min。

    潛油泵所用典型的機械密封（見圖9-25所示）為三級橡膠波紋管型機械密封，其上部為單端面機械密封，下部為雙端面機械密封，見圖9-26和圖9-27，其結構特點是通過輔助密封裝置把油井壓力通過中間介質傳遞到各腔體。第一腔內為油井壓力，油井壓力首先傳遞給0形腔中的惰性氟油，再通過氟油把壓力傳給潤滑腔(第二、第三腔以及電機與軸承的第四腔)。這樣便形成了一個互相隔開的連通器，為處于高壓腔中的波紋管機械密封創造了有利的運轉條件，使密封端面內外的壓差如幾乎為零。當密封出現微量污液泄漏時，由于各腔都 與I形腔氟油相通，因此污液將無法穿過 高密度的氟油進人淸潔的潤滑油腔；盡管可能進人大于氟油密度的顆粒，也只能沉積于U形腔下部，不會進人潤滑油各腔。

    圖9－25三級橡膠波紋管型機械密封

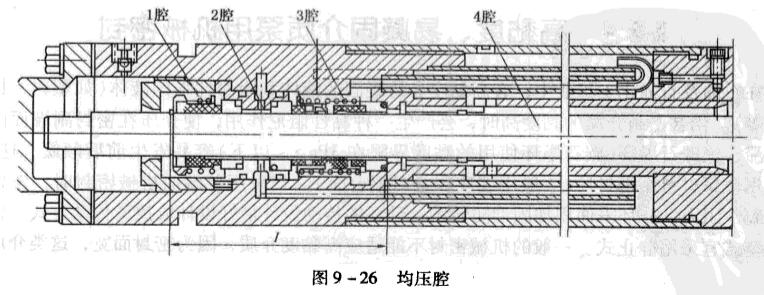

    圖9－26均壓腔

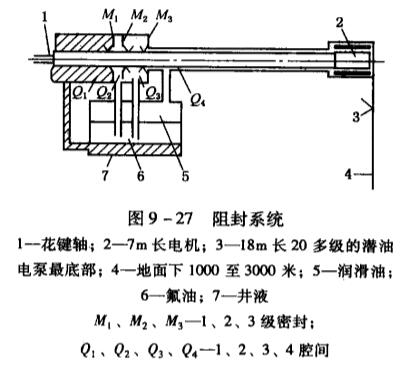

    圖9－27阻封系統
