外流式波紋管機械密封參數

    外流式波紋管機械密封參數：

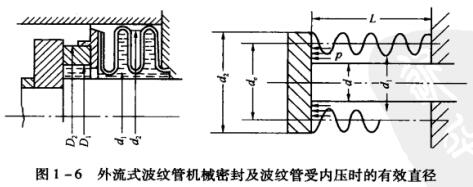

    外流式波紋管機械密封及波紋管受內壓時的有效直徑見圖1-6。
    圖1-6外流式波紋管機械密封及波紋管受內壓時的有效直徑

    波紋管機械密封的有效作用面積Ae為
    對于內流式
    對于外流式
    流體壓力作用在補償環上，使之對于非補償環趨于閉合的有效作用面積炎與密封面名義接觸面積A之比為載荷系數K（即面積比B），反映了密封端面的承載能力，即

    對于內流式機械密封與外流式機械密封，流體作用的有效面積不相同，在此分別令A(yù)1、A2為外流式機械密封與內流式機械密封流體作用的有效面積。
    內流式機械密封的載荷系數K(面積比B)

    外流式機械密封的載荷系數K（面枳比B）
