機械密封氣膜密封的工作原理(二)

    機械密封氣膜密封的工作原理(二)：
    圖3-5所示為氣膜厚度變化時螺旋槽氣膜密封作用力的分析。從圖中可看到，在正常運轉時，該密封的閉合力與開啟力(氣膜作用力)處于平衡狀態（理想的設計工況下）。而當受到外界干擾使密封間隙減小時，端面氣膜壓力迅速升高，螺旋槽開啟間隙的效能增加，使開啟力大于閉合力，迫使端面恢復到原始狀態；反之，當外界干擾增大時，間隙內氣膜壓力下降，使開啟力小于閉合力，密封面間隙減小并恢復到原狀態�？梢�，氣膜密封的間隙恢復機制保證了彈簧作用下的補償環對非補償環軸向位移、角位移或偏擺的良好追隨性。
    在氣膜密封中要保證密封端面具有足夠的開啟力和氣膜剛度，氣膜密封必須在流體靜壓作用的基礎上增加流體動壓效應，增加流體動壓效應是通過在密封端面上加工出流體動壓槽來實現的；同時，該流體動壓槽具有提供、控制氣膜流體靜壓效應和動壓效應的作用。所以，氣膜密封被認為是同時具有靜壓效應和動壓效應的混合型密封。
    流體動壓槽流體動壓槽的型式有多種型式，典期的單向槽與雙向槽結構見表3-2所述。

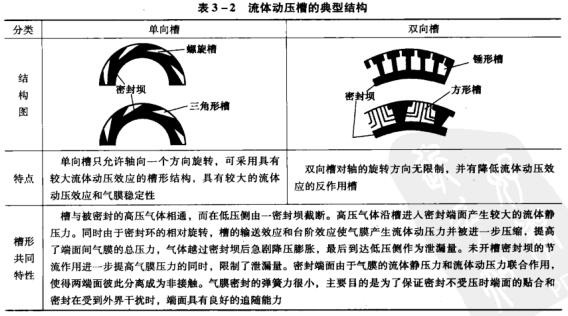

    表3-2流體動壓槽的典型結構

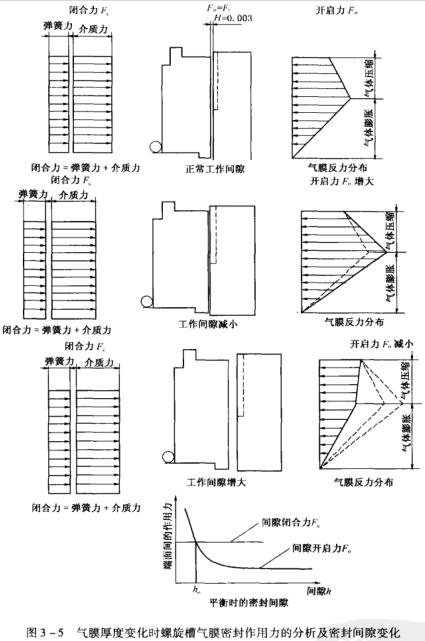

    圖3－5 氣膜厚度變化時螺旋槽氣膜密封作用力的分析及密封間隙變化

    金屬波紋管集裝式
